اولین برنامه تمام اتوماتیک بدون نیاز به اپراتور طراحی کف ستون در دنیا:

یکی از قابلیت‌های برنامه تحت وب با پردازش ابری طراحی ساختمان strucdesigner طراحی کف ستون برای ستونـهای H شکل، BOX و صلیبی می باشد.این برنامه در هم میتواند به صورت تمام اتوماتیک بدون نیاز به اپراتور کف ستون های یک سازه را طراحی کند و هم میتواند کف ستونی را که از طرف کاربر برای یک پای ستون سازه داده شده را کنترل کند.

در حالت طراحی تمام اتوماتیک بدون نیاز به اپراتور شما باید ابتدا برنامه ورودی ساز را از صفحه دوم سایت که بعد از لاگین کردن در سایت به آن ارجاع داده می شودید دانلود کنید. سپس فایل ایتبز و سیف سازه خود را به برنامه ورودی ساز بدهید. و انتخاب کنید برنامه قرار است برای کدام گره های سازه کف ستون طراحی کند. سپس دکمه شروع را بزنید و فایل text ساخته شده توسط برنامه ورودی ساز را در صفحه دوم سایت اپلود کنید. این کار برای این است که شما مطمئن شوید فایل ایتبز و سیف شما در اختیار دیگران قرار نمی گیرد. بعد از اتمام آپلود فایل شما به صورت اتوماتیک به صفحه سوم سایت فرستاده می شوید. در صفحه سوم سایت شما گزینه هایی را که بیشتر مربوط به جنس مصالح به کار رفته در کف ستون است را انتخاب میکنید و دکمه اجرا را میزنید. سپس منتظر می شوید تا برنامه کف ستون های شما را طراحی کند و برای دانلود در اختیار شما قرار دهد. البته توضیحات کاملتر در ویدیو اموزش طراحی کف ستون در صفحه دوم سایت آمده.

"در حالت کنترل کف ستون داده شده از طرف کاربر برای یک پای ستون مشخص از سازه روند کار دقیقا مثل حالت قبل است با این تفاوت که در برنامه ورودی ساز برای این حالت تنها می‌توانید یک پای ستون را مشخص کنید. سپس در صفحه سوم سایت علاوه بر مشخصات مصالح به کار رفته در کف ستون باید سوالاتی را در مورد ابعاد کف ستون هم جواب دهید."

برنامه کاملا موقعیت کف ستون بر روی پی سازه را درک می کنید و کف ستون طراحی شده به صورت اتوماتیک از پی سازه بیرون نمیزند.

یک مشکل که در طراحی کف ستون وجود دارد این است که طراحی کف یک روند سعی و خطایی است یعنی ابتدا باید یک کف ستون با ابعاد مشخص را در نظر بگبرید و سپس کنترل کنید این کف ستون برای این پای ستون جواب می دهد یا نه.

مشکل بعدی در طراحی کف ستون این است که کف ستون که برای یک پایه ستون جواب میدهد یک رنج ابعادی دارد و از ان رنج کوچکتر و یا بزرگتر کف ستون جواب نمی دهد. معمولا در طراحی های آیتم های دیگر سازه که روند سعی و خطایی داشت از یک رنج ابعادی بزرگتر آن آیتم جواب میداد ولی اینجا اینطور نیست.

مشکل بعدی در طراحی کف ستون این است که تعداد مراحل طراحی یک کف ستون بسیار زیاد است. تعداد مراحل طراحی یک کف ستون نسبت به یک اتصال تیر به ستون 10 ها برابر است. همچنین این مراحل را باید برای تعداد زیادی ترکیب بار (بالای 30 تا) تکرار کرد.

مشکل بعدی در طراحی کف ستون این است که از میان ترکیب بار های وارده به کف ستون تعداد زیادی از انها حالت لنگر دو طرفه هستند. زمانی که به کف ستون ترکیب باری لنگر 2 طرفه وارد میشود دیگر نمی توان با محاسبات دستی تنش اتکایی زیر کف ستون و کشش بوجود آمده در بولتها را با محاسبات دستی انجام داد و نیاز است به نمودار اندرکنش بین نیروی محوری با خمش 2 محوره که یک نمودار 3 بعدی است مراجعه کنیم که کاری وقت گیر است. البته بعضی از مهندسان این مشکل را با زدن تقریب حل میکنند که این کار اشتباه است و طراحی غلط می شود.

مشکل بعدی در طراحی کف ستون زمانی رخ می دهد که پای ستون مهاربند داشته باشیم. در این حالت ترکیب بار هایی با نیروهای قابل توجه به کف ستون وارد میشود که طراحی را سخت می کند.

مجموعه این مشکلات تیم strucdesigner را بر آن داشت تا با گذاشتن یک زمان و تلاش ویژه برای این آیتم سازه ایی برنامه ایی تمام اتوماتیک بدون نیاز به اپراتور برای اولین بار در دنیا ایجاد کند تا شاید نقش کوچکی در ارتقاع طراحی های سازه ایی داشته باشد. امید است با استفاده از این برنامه شاهد کاهش حوادث در زلزله ها باشیم.

برنامه strucdesigner چه کنترلهایی بر روی کف ستون انجام میدهد:

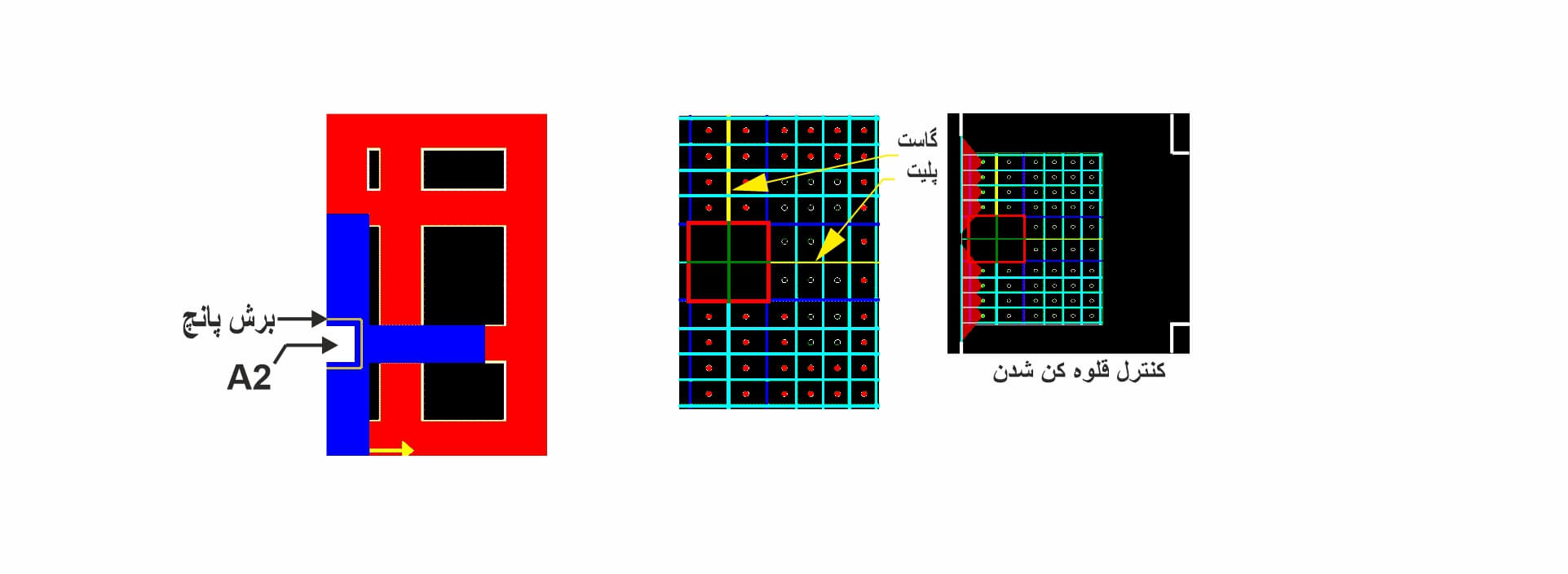

این برنامه برای ترکیب بارهای لنگر 2 طرفه میزان حداکثر تنش اتکایی زیر کف ستون و کشش در بولتها را محاسبه میکند و طراحی برای خود کف ستون کاملا منطبق با آیین نامه های ایران و امریکا ارائه میدهد. سپس برای کف ستون بدست آمده با توجه به موقعیت ان روی پی سازه کنترل برش پانچ و قلوه کن شدن کششی و برشی را انجام میدهد.
